品牌：	TI
型号：	ISO7220MDR

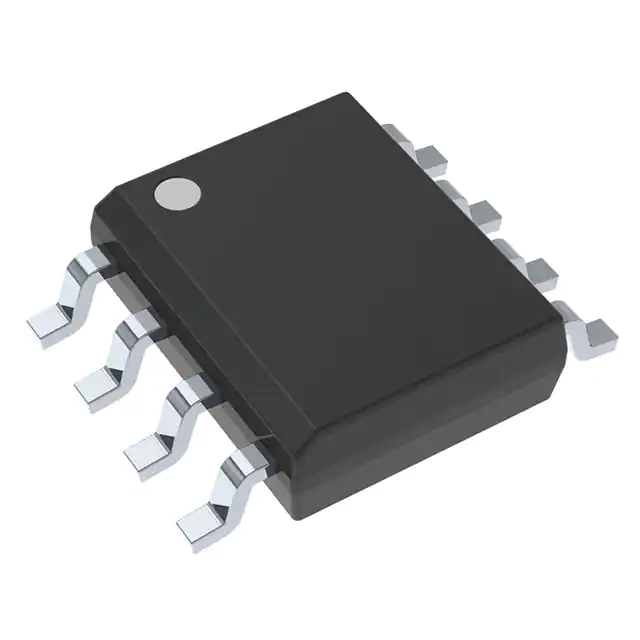

封装：	SOIC(D)-8
批号：	21+
数量：	6000
类别：	隔离器 数字隔离器
制造商：	Texas Instruments
隔离式电源：	无
通道数：	2
输入 - 侧 1/侧 2：	2/0
通道类型：	单向
电压 - 隔离：	2500Vrms
共模瞬变抗扰度（最小值）：	25kV/µs
数据速率：	150Mbps
传播延迟 tpLH / tpHL（最大值）：	16ns，16ns
脉宽失真（最大）：	1ns
上升/下降时间（典型值）：	1ns，1ns
电压 - 供电：	3V ~ 5.5V
工作温度：	-40°C ~ 125°C
安装类型：	表面贴装型
封装/外壳：	8-SOIC（0.154"，3.90mm 宽）

说明:ISO7220x和ISO7221x系列设备是双通道数字隔离器。为了便于PCB布局通道在ISO7220x和ISO7221x中的相反方向。这些设备具有逻辑输入和输出缓冲器由TI的二氧化硅(SiO2)隔离物分离屏障，提供高达4000 VPK的电流隔离根据VDE。与隔离电源一起使用电源，这些设备阻断高压并隔离接地，以及防止数据上的噪声电流防止总线或其他电路进入本地接地以及干扰或损坏敏感电路。二进制输入信号被调节，转换为平衡信号，然后通过电容隔离屏障。穿过隔离屏障差分比较器接收逻辑转换信息，然后设置或重置触发器和输出电路。周期性更新脉冲为通过屏障发送，以确保输出。如果未接收到该直流刷新脉冲每4μs，假设输入为无电源或未主动驱动，且故障保护电路驱动输出变为逻辑高状态。小电容和由此产生的时间常数以可用的信令速率提供快速操作从0 Mbps(DC)到150 Mbps(一条线是电压转换的数量以单位bps表示)。A选项、B选项和C选项设备具有TTL输入阈值和输入处的噪声滤波器瞬态脉冲传递到设备。M选项器件具有CMOS VCC/2输入阈值，没有输入噪声滤波器以及附加的传播延迟。ISO7220x和ISO7221x系列设备需要2.8V(C级)、3.3V和3.3V的两个电源电压，5V或任何组合。所有输入均允许5V当由2.8V或3.3V电源供电时输出为4毫安CMOS。ISO7220x和ISO7221x系列设备是其特征在于在环境中运行温度范围为-40°C至+125°C。
