技术参数

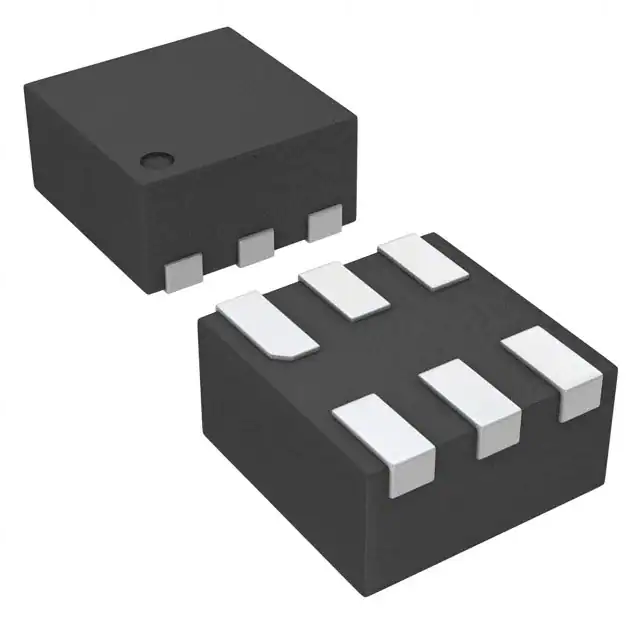

TPS61098x是超低功耗解决方案，适用于由单电池或双电池供电的产品碱性，镍镉或镍氢，一个电池硬币电池或一个电池锂离子或锂聚合物电池。它集成了低压差线性稳压器（LDO）或负载开关并提供两个输出轨。这个升压输出V（MAIN）设计为常开主系统电源和LDO或负载开关输出V（SUB）用于为外围设备供电。TPS61098x有两种模式由MODE控制引脚：活动模式和低功率模式。处于活动状态模式下，两个输出均启用增强响应性能。在低功率模式下，LDO或禁用负载开关以断开外围设备。TPS61098x静态功耗仅为300 nA电流，可在低功率模式下的10µA负载。TPS61098x支持自动传递作用当输入电压高于通过阈值时，升压转换器停止切换并将输入电压传递到VMAIN轨；当输入电压低于阈值时boost在boost模式下工作，并在目标值。TPS61098x提供不同的不同输出设置值的版本。TPS61098x可提供高达50 mA的总输出0.7V输入到3.3V输出转换时的电流。这个boost基于滞后控制器拓扑使用同步整流器获得最大值最小静态电流下的效率。TPS61098x有1.5毫米x 1.5毫米WSON封装可实现小电路布局尺寸。
