TPS7B6350-Q1
| 品牌： | TI |
| 型号： | TPS7B6350-Q1 |
| 数量： | 2216 |
| RoHS： | 是 |
| 产品种类： | 电子元器件 |
| 最小工作温度： | -50C |
| 最大工作温度： | 125C |
| 最小电源电压： | 3.5V |
| 最大电源电压： | 6V |
| 长度： | 4mm |
| 宽度： | 7.9mm |
| 高度： | 1.1mm |
工作台设置

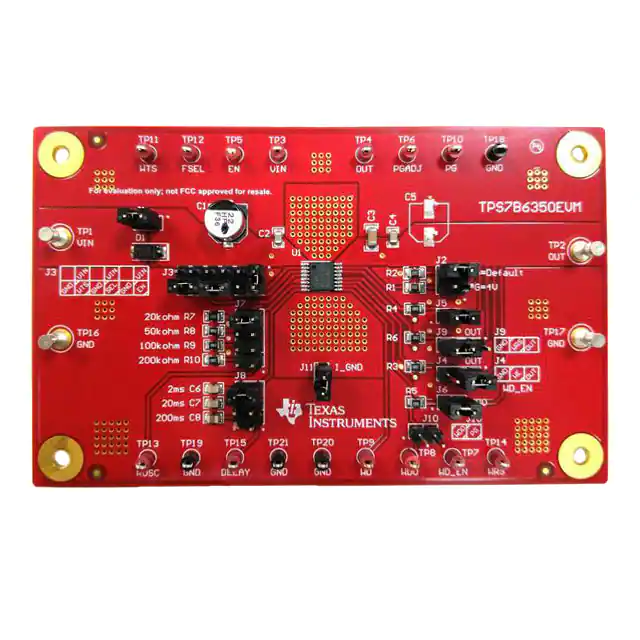

看门狗LDO TPS7B63xx-Q1的输入电压范围为4 V至40 V。EVM最多可支持300 mA负载电流。使用以下步骤设置EVM的测试台：
1.将输入电源(VIN)设置为12 V，并将电流限制设置为1 A。
2.设置EVM板：
(a) 仅限调节器。将EN连接到VIN(J3)，将WD_EN连接到OUT(J4)。
(b) 看门狗已启用。将EN连接到VIN(J3)，并将WD_EN连接到GND(J4)。
3.将电源正极引线连接到VIN(TP1)，负极引线连接到GND(TP16)。
4.在OUT(TP2)和GND(TP17)之间施加负载。
