品牌：	TI/德州仪器
型号：	ISO7321CQDQ1

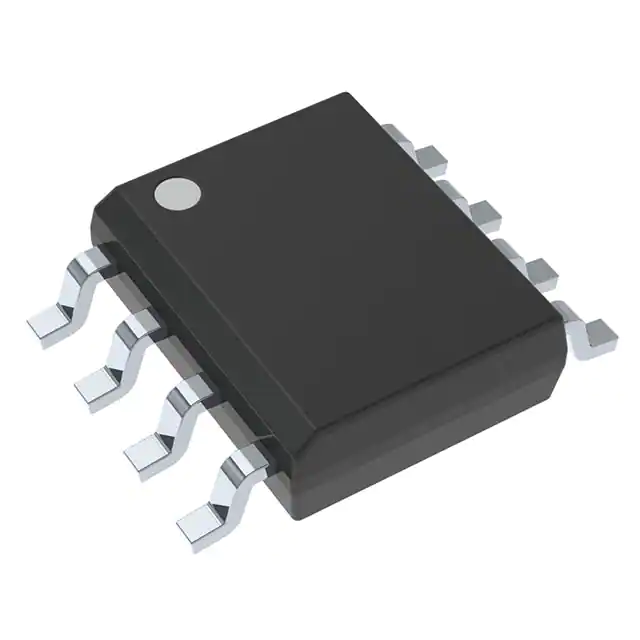

封装：	SOIC-8
批次：	22+
数量：	9999
对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况：	无铅/符合限制有害物质指令(RoHS3)规范要求
湿气敏感性等级 （MSL）：	2（1 年）
类别：	隔离器
产品族：	数字隔离器
系列：	汽车级，AEC-Q100
隔离式电源：	无
通道数：	2
输入 - 侧 1/侧 2：	1/1
通道类型：	单向
电压 - 隔离：	3000Vrms
共模瞬变抗扰度（最小值）：	25kV/µs
数据速率：	25Mbps
传播延迟 tpLH / tpHL（最大值）：	57ns，57ns
脉宽失真（最大）：	4ns
上升/下降时间（典型值）：	2.4ns，2.1ns
电压 - 供电：	3V ~ 5.5V
工作温度：	-40°C ~ 125°C
安装类型：	表面贴装型
封装/外壳：	8-SOIC（0.154"，3.90mm 宽）

SO732x每Ul提供高达3000 Vrvs的电流隔离1分钟，每VDE提供4242 Vek。这些器件有两个由逻辑输入和输出缓冲器组成的隔离通道，由硅二氧化硅（SiOz）绝缘屏障隔开。ISO7320具有相同方向的两个通道，而lSO7321具有相反方向的两条通道。在输入功率或信号丢失的情况下，后缀为“F”的设备的默认输出为“低”，而没有后缀E的设备的输出为“高”。有关详细信息，请参阅设备功能模式。这些设备与隔离电源一起使用，可防止adata总线或其他电路上的噪声电流进入本地接地，干扰或损坏敏感电路。ISO732x具有集成的噪声滤波器，用于恶劣的工业环境，其中设备输入引脚可能存在短噪声脉冲。SO732x具有TTl输入阈值，工作电压为3 V至5.5 V。通过创新的芯片设计和布局技术，lSO732x的电磁兼容性得到了显著提高，以实现系统级ESD、EFT、浪涌和排放合规性。
