LM7321MFX/NOPB
| 品牌： | TI |
| 型号： | LM7321MFX/NOPB |

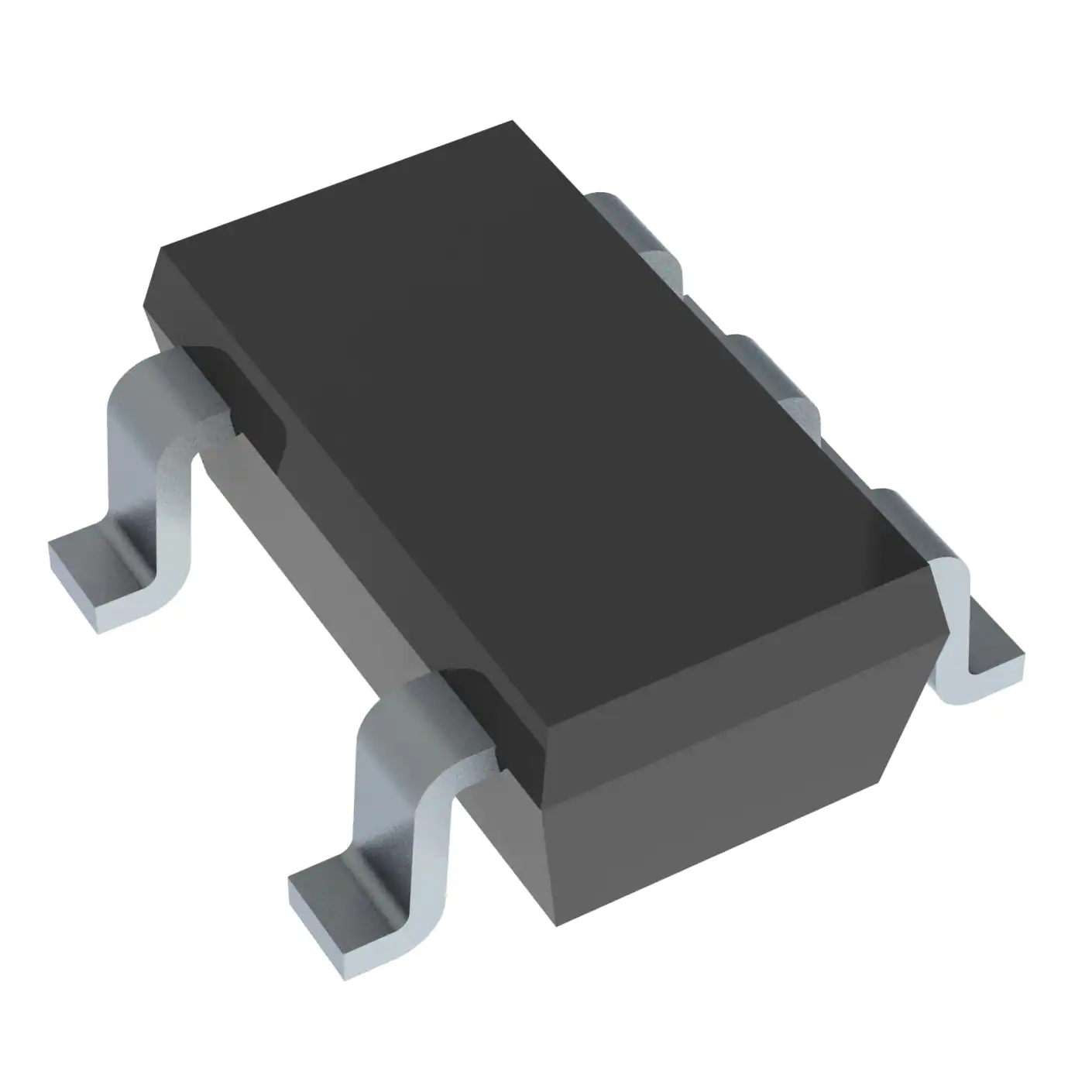

| 封装： | SOT-23-5 |
| 批次： | 21+ |
| 数量： | 58888 |
| 制造商： | Texas Instruments |
| 产品种类： | 运算放大器 - 运放 |
| RoHS： | 是 |
| 安装风格： | SMD/SMT |
| 封装 / 箱体： | SOT-23-5 |
| 电源电压-最大： | 32 V |
| 每个通道的输出电流： | 100 mA |
| 通道数量： | 1 Channel |
| GBP-增益带宽产品： | 16 MHz |
| SR - 转换速率 ： | 18 V/us |
| CMRR - 共模抑制比： | 70 dB to 80 dB |
| Ib - 输入偏流： | 2 uA |
| Vos - 输入偏置电压 ： | 6 mV |
| 电源电压-最小： | 2.5 V |
| 工作电源电流： | 1.1 mA |
| 最小工作温度： | - 40 C |
| 最大工作温度： | + 125 C |
| 关闭： | No Shutdown |
| 系列： | LM7321 |
| 特点： | High Cload Drive |
| 高度： | 1.02 mm |
| 输入类型： | Rail to Rail |
| 长度： | 2.92 mm |
| 输出类型： | Rail to Rail |
| 电源类型： | Single, Dual |
| 宽度： | 1.6 mm |
| 双重电源电压： | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| en - 输入电压噪声密度： | 14.3 nV/sqrt Hz at +/- 5 V |
| In—输入噪声电流密度： | 1.35 pA/sqrt Hz |
| 最大双重电源电压： | +/- 16 V |
| 最小双重电源电压： | +/- 1.25 V |
| 工作电源电压： | 3 V, 5 V, 9 V, 12 V, 15 V, 18 V, 24 V, 28 V |
| PSRR - 电源抑制比： | 78 dB |
| 电压增益 dB： | 80 dB |
| 单位重量： | 6.300 mg |
LM732xx器件是具有宽工作电压和高输出电流的轨对轨输入和输出放大器。LM732xx系列有效地实现了18-V/us转换速率和20MHz单位增益带宽，同时每个运算放大器只需要1mA的电源电流。LM732xx器件的性能完全指定在2.7 V、+5 V和+15 V下运行。LM732xx设备设计用于驱动无限制电容性负载而无振荡。Al LM7321x和M7322x零件在-40℃、125℃和25℃下使用现代自动测试设备进行测试。高达40°至125°c，详细的性能规格和测试使其广泛适用于工业、汽车和通信应用。大于轨对轨输入共模电压范围，在宽电压范围内具有50 dB共模抑制，允许高侧和低侧检测。大多数设备参数对电源电压不敏感，这使得在电源电压可能变化的地方（如汽车电气系统和电池供电设备）更易于使用。这些放大器具有真正的轨对轨输出，并且可以在低失真（0.05%THD+噪声）下从任一轨（300mV）以最小的头部空间提供相应的电流（15mA）。
