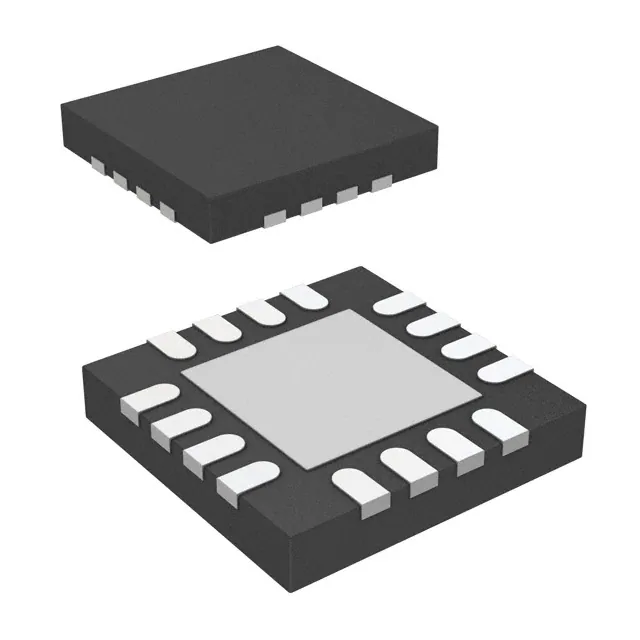

DRV8800RTYR
| 品牌： | TI |
| 型号： | DRV8800RTYR |
| 封装： | WQFN16 |
| 批号： | 22+ |
| 数量： | 4500 |
| 制造商： | Texas Instruments |
| 产品种类： | 马达/运动/点火控制器和驱动器 |
| RoHS： | 是 |
| 工作电源电压： | 8 V to 36 V |
| 输出电流： | 2 A |
| 工作电源电流： | 6 mA |
| 最小工作温度： | - 40 C |
| 最大工作温度： | + 85 C |
| 安装风格： | SMD/SMT |
| 封装 / 箱体： | WQFN-16 |
| 特点： | Current Limitation |
| 输出端数量： | 1 Output |
| 工作温度范围： | - 40 C to + 85 C |
| 系列： | DRV8800 |
| 湿度敏感性： | Yes |
| Rds On-漏源导通电阻： | 830 mOhms |
| 单位重量： | 35.100 mg |
DRV880x提供了具有多种功能的多功能电机驱动器解决方案。该设备包含一个完整的H桥，可用于驱动一个无刷直流电机、步进电机的一个绕组或其他设备，如螺线管。一个简单的PHASENABLE接口可以方便地连接到控制器电路。输出级使用配置为H桥的N沟道功率MOSFET。DRV880轴的峰值输出电流高达+2.8A，工作电压高达36V。内部电荷泵产生所需的栅极驱动电压。提供低功耗睡眠模式，关闭内部电路以实现非常低的静态电流消耗。可以使用专用nSLEEP引脚设置此睡眠模式。为欠压、充电泵故障、过电流、电源短路、对地短路和过热提供内部保护功能。故障条件通过nFAULT引脚指示。DRV880x封装在带有PowerPAD T的16引脚WQFN封装中
