技术参数

品牌：	TI
型号：	BQ2057WTS

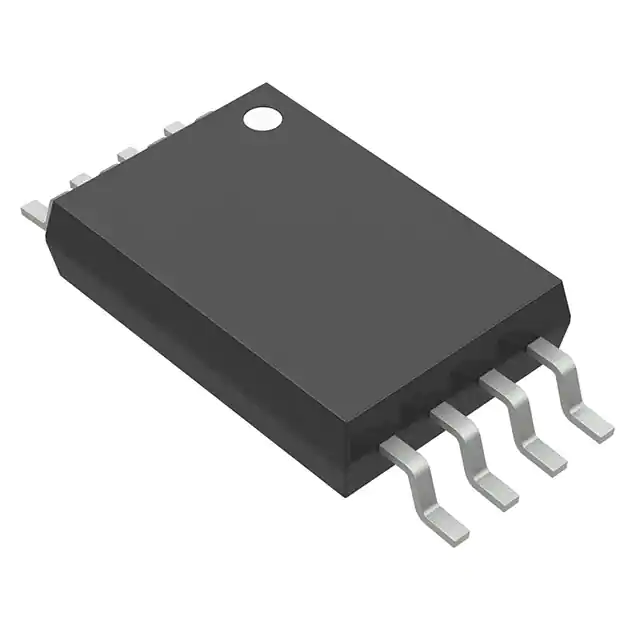

封装：	TSSOP
批号：	22+
数量：	16000
对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况：	无铅/符合限制有害物质指令(RoHS3)规范要求
湿气敏感性等级 （MSL）：	2（1 年）
类别：	集成电路（IC）
产品族：	PMIC - 电池充电器
电池化学成份：	锂离子/聚合物
电池数：	2
电流 - 充电：	恒流 - 可编程
可编程特性：	电流
电池组电压：	8.4V
电压 - 供电（最高）：	15V
工作温度：	-20°C ~ 70°C（TA）
安装类型：	表面贴装型
封装/外壳：	8-TSSOP（0.173"，4.40mm 宽）

BENCHMARQ bq2057系列先进锂离子(Li-Ion)和锂聚合物(Li-Pol)线性电荷管理IC设计用于成本敏感且紧凑的便携式电子设备。他们结合高精度电流和电压调节，电池调节、温度监测、充电终止、充电状态指示和自动压缩在单个8引脚IC中进行充电率补偿。MSOP，TSSOP和SOIC封装选项可用于广泛的终端应用。bq2057持续测量电池使用外部热敏电阻测量温度。为了安全起见，bq2057禁止充电，直到电池温度在用户定义的阈值内。然后bq2057分三个阶段对电池充电：调节，恒定电流和恒定电压。如果蓄电池电压低于低电压阈值V(min)bq2057使用低电流预充电以调节电池调节充电率约为调节电流的10%。调节电流在充电的初始阶段，也使外部通道元件中的热耗散最小化。之后调节，bq2057向电池。外部感测电阻器设置电流。感测电阻器可以位于高侧或低侧无需额外组件。这个恒流阶段持续到电池达到充电调节电压。
