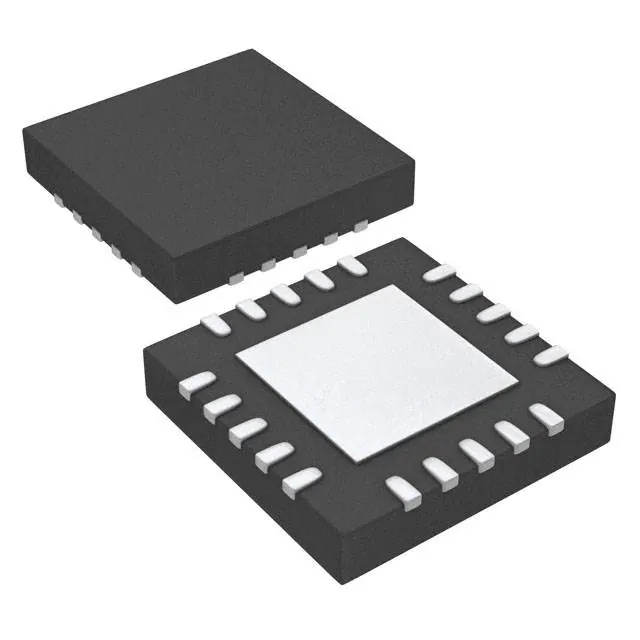

TPS74301RGWR
| 品牌： | TI |
| 型号： | TPS74301RGWR |
| 封装： | /NA |
| 批号： | 20+ |
| 数量： | 50 |
| 制造商： | Texas Instruments |
| 产品种类： | 低压差稳压器 |
| RoHS： | 是 |
| 安装风格： | SMD/SMT |
| 封装 / 箱体： | VQFN-20 |
| 输出电压： | 796 mV to 3.6 V |
| 输出电流： | 1.5 A |
| 输出端数量： | 1 Output |
| 极性： | Positive |
| 最大输入电压： | 5.5 V |
| 最小输入电压： | 0.8 V |
| 输出类型： | Adjustable |
| 最小工作温度： | - 40 C |
| 最大工作温度： | + 85 C |
| 回动电压： | 55 mV |
| 系列： | TPS74301 |
| 高度： | 0.9 mm |
| 长度： | 5 mm |
| 工作温度范围： | - 40 C to + 85 C |
| 宽度： | 5 mm |
| 回动电压—最大值： | 100 mV at 1.5 A |
| 电压调节准确度： | 1 % |
| Ib - 输入偏流： | 2 mA |
| 线路调整率： | 0.0005 % / V |
| 负载调节： | 0.04 %/A |
| 湿度敏感性： | Yes |
| 工作电源电流： | 3 mA |
| Pd-功率耗散： | 2.74 W |
| 参考电压： | 0.804 V |
| 单位重量： | 70 mg |
说明：
TPS743xx低压输出（LDO）线性稳压器为各种应用提供了一种简单易用的低压电源管理解决方案。TRACK pn允许输出钉住外部电源。这有助于将ESD结构上的应力降到最低，ESD结构存在于许多处理器的核心和低功率引脚之间。这使输入和功率良好的输出所有的easysoq.enang wm edemal调节器。这种完整性允许用户配置一个解决方案，该解决方案满足FPGA、DSP和其他应用程序的后续要求，并具有特殊的启动要求。一个精确的参考和误差放大器，它具有1%的电流功率lcad，line，temtemperature，和项目。每个LbO都是稳定的，具有低成本的陶瓷输出电容器，该系列完全由40C1o+125“C制成。TPS743ox采用小型（5mmxSmm）OFN封装，形成了一个高度紧凑的整体解决方案。对于需要寻址功耗的应用，也可提供DOYK（KTW）封装。
