技术参数

品牌：	TI

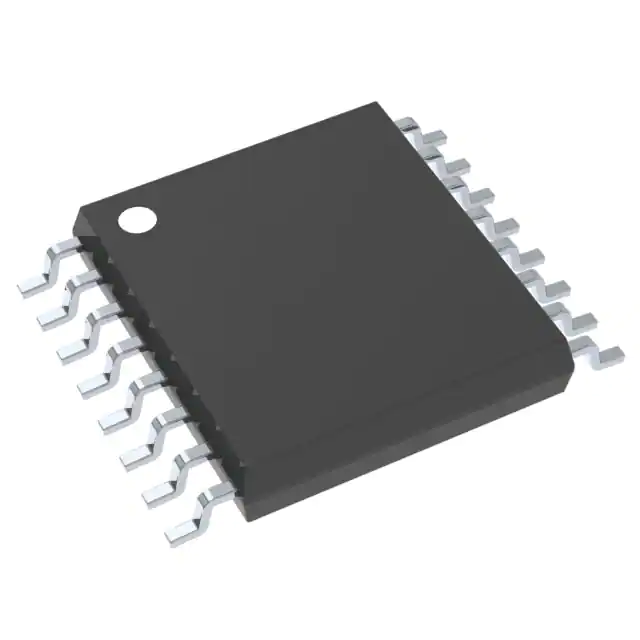

型号：	TLC5916IPWR
封装：	TSSOP16
批号：	21+/22+
数量：	35888
制造商：	Texas Instruments
产品种类：	LED照明驱动器
RoHS：	是
通道数量：	8 Channel
输出电流：	120 mA
输入电压：	3 V to 5.5 V
工作频率：	30 MHz
电源电流—最大值：	22 mA
最小工作温度：	- 40 C
最大工作温度：	+ 125 C
安装风格：	SMD/SMT
封装 / 箱体：	TSSOP-16
系列：	TLC5916
特点：	Error Flag, Fault Detection, LED Open Detection, LED Short to Ground Detection, LED Short to VLED D
工作温度范围：	- 40 C to + 125 C
输出类型：	Constant Current
拓扑结构：	Boost
高电平输出电流：	- 1 mA
低电平输出电流：	1 mA
工作电源电压：	3 V to 5.5 V
Pd-功率耗散：	0.9 W
单位重量：	62 mg

TLC591x恒流LED接收器驱动器设计为单独工作或级联工作。由于每个输出都是独立控制的，因此用户可以将其编程为打开或关闭。高LED电压（VLED）允许每个输出使用一个LED或在单个串上使用多个LED。通过提供恒定电流的独立控制输出，LED可以并联组合，在单个串中产生更高的电流。所有通道的恒定吸收电流通过单个外部电阻器设置。这允许同一应用中的不同LED驱动器下沉，这提供了多色LED的最大电流简化。独立输出的另一个优点是能够使未使用的通道保持浮动。TLC591x LED驱动程序的灵活性非常适合（但不限于）：7段显示器、滚动单色显示器、游戏机、白色商品、视频广告牌和视频面板。
