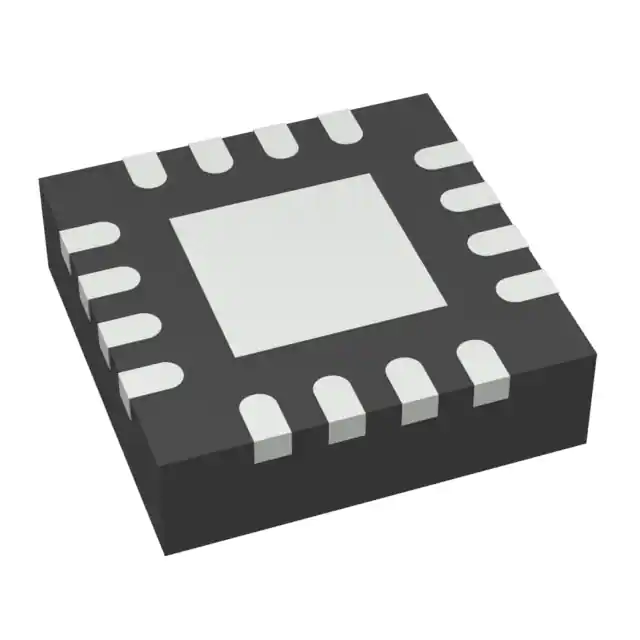

TPS2543RTER
| 品牌： | TI |
| 型号： | TPS2543RTER |
| 封装： | WQFN16 |
| 批号： | 22+ |
| 数量： | 44155 |
| 制造商： | Texas Instruments |
| 产品种类： | 电源开关 IC - 配电 |
| RoHS： | 是 |
| 输出端数量： | 1 Output |
| 输出电流： | 2.5 A |
| 电流限制： | 2.7 A |
| 导通电阻—最大值： | 120 mOhms |
| 运行时间—最大值： | 2.7 ms |
| 空闲时间—最大值： | 1.7 ms |
| 工作电源电压： | 4.5 V to 5.5 V |
| 最小工作温度： | - 40 C |
| 最大工作温度： | + 125 C |
| 安装风格： | SMD/SMT |
| 封装 / 箱体： | WQFN-16 |
| 系列： | TPS2543 |
| 湿度敏感性： | Yes |
| 电源电压-最大： | 5.5 V |
| 电源电压-最小： | 4.5 V |
| 单位重量： | 18.700 mg |
TPS2543是一个USB充电端口控制器和电源开关，带有集成的USB 2.0高速数据线（D+/D-）开关。TPS2543在D+/D-上提供电签名，以支持以下充电方案：USB电池充电规范1.2；中国电信标准YD/T 1591-2009：分频器模式，兼容苹果iPod、iPhone（1A）和iPad（2A）移动数字设备。(1)TPS2543可配置为自动选择为所连接设备充电所需的D+/D-模式。TPS2543通过STATUS引脚提供负载检测，该引脚允许在S4/S5充电中进行电源控制，并能够在多端口应用中管理端口电源。此外，TPS2343完全支持使用鼠标/键盘（仅低速）进行系统唤醒（从S3）。TPS2543 73 mQ配电开关适用于可能遇到大容量负载和短路的应用。两个可编程电流阈值为设置电流限制和负载检测阈值提供了灵活性。
