TPS2546RTER
| 品牌： | TI/德州仪器 |
| 型号： | TPS2546RTER |
| 封装： | WQFN |
| 批号： | 21+ |
| 数量： | 9800 |
| 类别： | 集成电路（IC） PMIC - 配电开关，负载驱动器 |
| 制造商： | Texas Instruments |
| 开关类型： | USB 开关 |
| 输出数： | 1 |
| 比率 - 输入:输出： | 1：1 |
| 输出配置： | 高端 |
| 输出类型： | N 通道 |
| 接口： | 开/关 |
| 电压 - 负载： | 4.5V ~ 5.5V |
| 电压 - 供电 (Vcc/Vdd)： | 不需要 |
| 电流 - 输出（最大值）： | 3A |
| 导通电阻（典型值）： | 73 毫欧 |
| 输入类型： | 非反相 |
| 故障保护： | 限流（可调），超温，UVLO |
| 工作温度： | -40°C ~ 85°C（TA） |
| 安装类型： | 表面贴装型 |

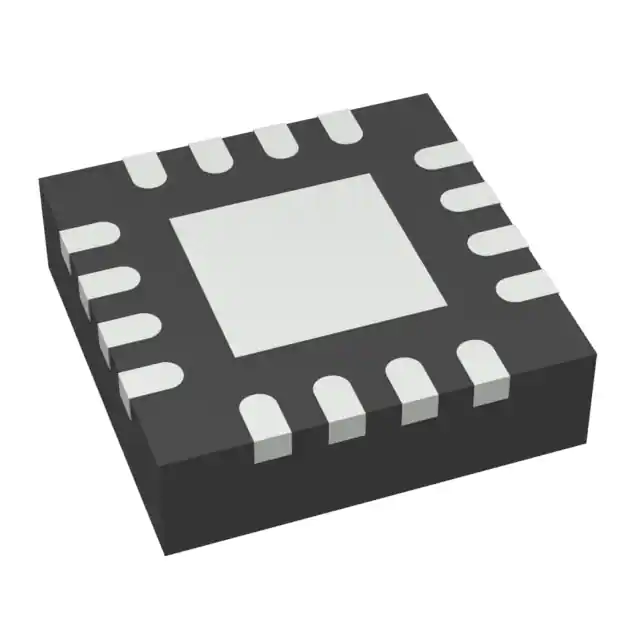

| 封装/外壳： | 16-WFQFN 裸露焊盘 |
TPS2546是USB充电端口控制器内置USB 2.0高速电源开关数据线（D+/D–）开关。TPS2546提供了D+/D上的电子签名–支持充电功能描述下列出的方案。TI测试为流行的手机、平板电脑和使用TPS2546的媒体设备，以确保兼容BC1.2兼容和非BC1.2兼容设备。除了为流行设备充电外，TPS2546还支持两种不同的电源管理功能，即电源唤醒和端口电源管理（PPM）。权力唤醒允许在S4/S5中进行电源控制充电和PPM管理端口电源的能力多端口应用程序。此外，系统唤醒（从S3开始）使用鼠标/键盘（均为低速和全速）在TPS2546中得到完全支持。TPS2546 73-mΩ配电开关为适用于重电容的应用可能会遇到负载和短路。两个可编程电流阈值提供设置电流限制和负载检测的灵活性阈值。
