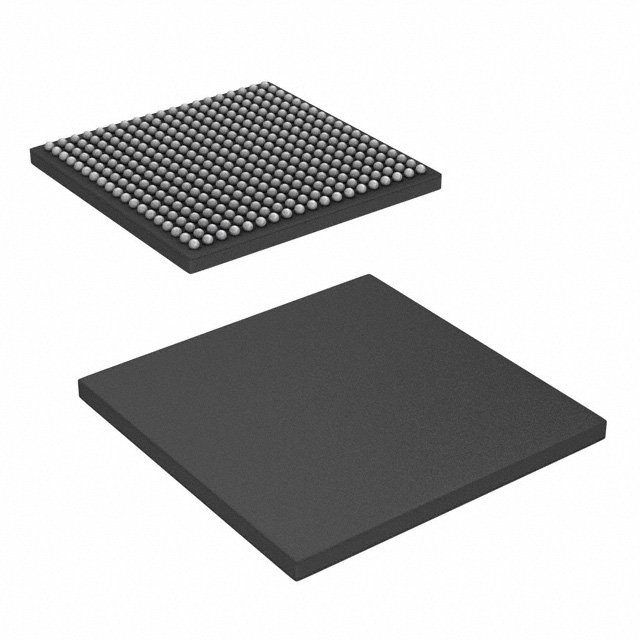

OMAPL138BZWTD4E
| 品牌： | TI/德州仪器 |
| 型号： | OMAPL138BZWTD4E |
| 封装： | SOP8 |
| 批号： | 21+ |
| 数量： | 64 |
| 描述： | IC MPU OMAP-L1X 456MHZ 361NFBGA |
| 对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况： | 无铅/符合限制有害物质指令(RoHS3)规范要求 |
| 湿气敏感性等级 （MSL）： | 3（168 小时） |
| 详细描述： | ARM926EJ-S-微处理器-IC-series-1-코어-32-位-456MHz-361-NFBGA（16x16） |
| 数据列表： | OMAP-L138Bx; |
| 标准包装： | 90 |
| 包装： | 管件 |
| 零件状态： | 停產 |
| 类别： | 集成电路（IC） |
| 产品族： | 嵌入式 - 微处理器 |
| 系列： | OMAP-L1x |
| 核心处理器： | ARM926EJ-S |
| 核数/总线宽度： | 1 코어，32 位 |
| 速度： | 456MHz |
| 协处理器/DSP： | 信号处理；C674x，系统控制；CP15 |
| RAM 控制器： | SDRAM |
| 图形加速： | 无 |
| 显示与接口控制器： | LCD |
| 以太网： | 10/100Mbps（1） |
| SATA： | SATA 3Gbps（1） |
| USB： | USB 1.1 + PHY（1），USB 2.0 + PHY（1） |
| 电压 - I/O： | 1.8V，3.3V |
| 工作温度： | -40°C ~ 90°C（TJ） |
| 安全特性： | 启动安全，密码技术 |
| 封装/外壳： | 361-LFBGA |
| 供应商器件封装： | 361-NFBGA（16x16） |
OMAP-L138 C6000 DSP+ARM处理器是一款基于ARM926EJ-S和C674x DSP内核。此处理器提供的功率明显低于其他处理器TMS320C6000的成员™ DSP平台。该设备使OEM和ODM能够快速将具有以下功能的设备推向市场通过完全集成的混合处理器解决方案的最大灵活性：
该设备的双核架构提供了DSP和精简指令集的优势计算机(RISC)技术，结合了一个高性能的TMS320C674x DSP核心和一个ARM926EJ-S内核。ARM926EJ-S是一个32位RISC处理器核心，可执行32位或16位指令处理32位、16位或8位数据。核心使用流水线，使得处理器和存储系统可以连续运行。ARM9内核具有协处理器15(CP15)、保护模块以及数据和程序存储器具有表后备缓冲器的管理单元(MMU)。ARM9内核有单独的16-KB指令以及16-KB的数据高速缓存。两者都是与虚拟索引虚拟标签(VIVT)4路关联的。ARM9核心还具有8KB的RAM(矢量表)和64KB的ROM。设备DSP核心使用基于二级缓存的架构。一级程序缓存(L1P)是一个32-KB直接映射缓存，1级数据缓存(L1D)是一个32-KB的双向集合关联缓存。这个二级程序缓存(L2P)由256-KB的内存空间组成，该内存空间在程序和数据空间。L2存储器可以配置为映射存储器、高速缓存或两者的组合。尽管DSP L2可由ARM9和系统中的其他主机访问RAM共享内存可供其他主机使用，而不会影响DSP性能。对于支持安全的设备，TI的Basic Secure Boot允许用户保护专有知识产权并防止外部实体修改用户开发的算法。通过从基于硬件的“信任根”开始，安全引导流确保了代码执行的良好起点。通过默认情况下，JTAG端口被锁定，以防止模拟和调试攻击;但是，它可以启用在应用程序开发期间的安全引导过程中。启动模块在位于外部非易失性存储器中，如闪存或EEPROM，并被解密和验证当在安全引导期间加载时。这保护了用户的IP，并使他们能够安全地设置系统和使用已知的可信代码开始设备操作。
